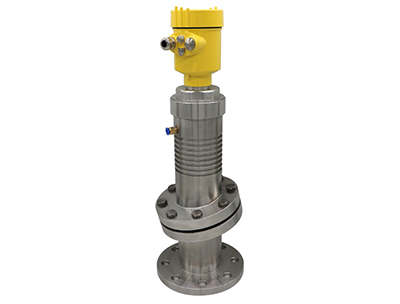

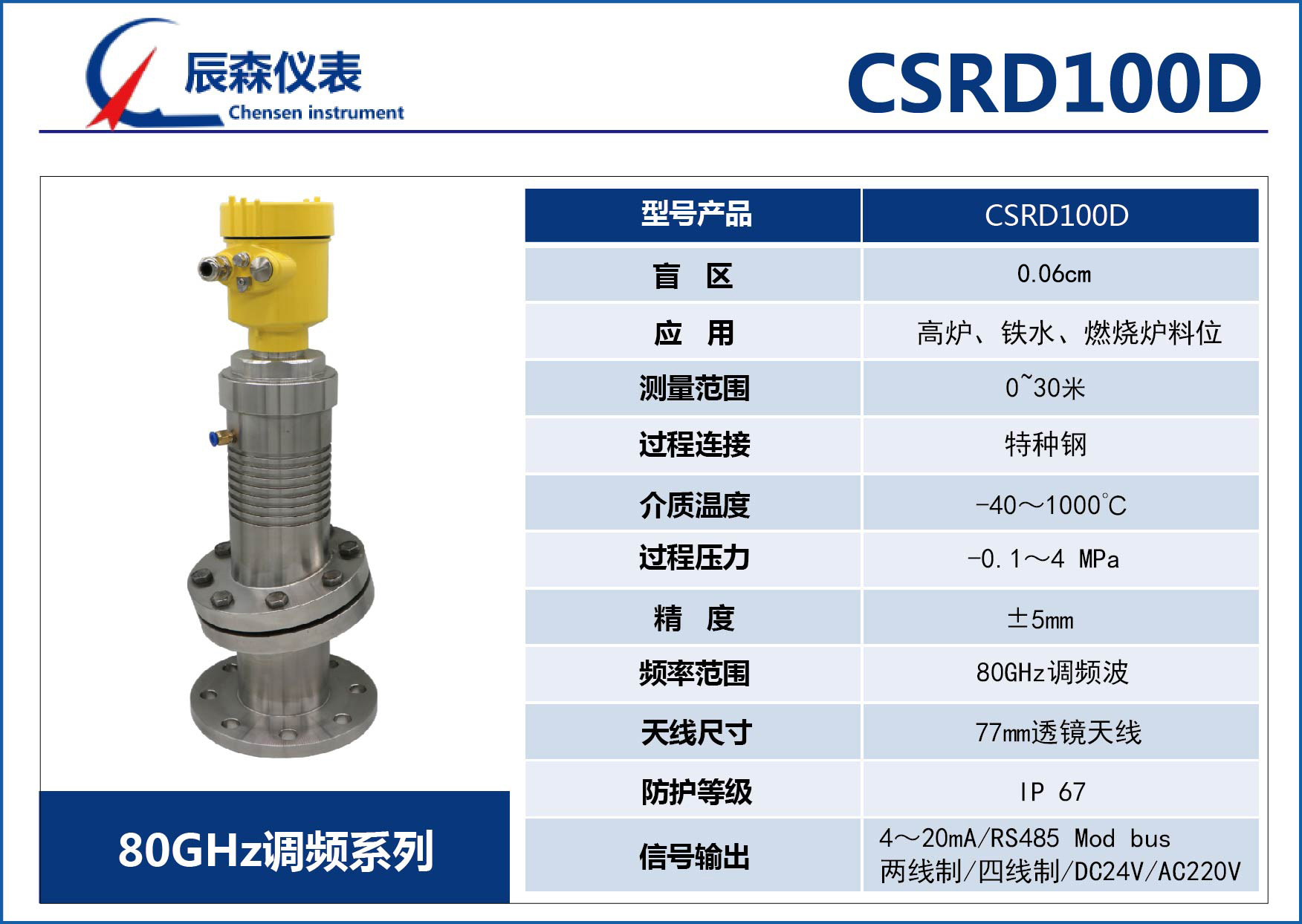

        CSRD100D調頻波雷達物位計

        CSRD100X系列產品,是指工作在 80GHz的調頻連續波(FMCW)雷達產品,支持四線制和兩線制應用。多個型號,產品最大量程可以達到120m, 盲區可以做到0.06 cm。由于它工作頻率更高,波長更短,所以尤其適合固體應用,通過透鏡發射接收電磁波的工作方式,在高粉塵,惡劣溫度環境下(+200℃)具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式,使得安裝便捷簡易

        在線咨詢全國熱線
        010-69730896


        技術規格

        發射頻率76GHz~81GHz
        測量范圍

        CSRD100B 0: 0.3 m~60m

        CSRD100X: 0.08 m ~30m

        CSRD100D: 0.06m~120m

        測量精度±1mm
        波束角3°/8°
        使用介電常數范圍>=2
        供電范圍

        15~28.0VDC

        :4線制
        :2線制

        通訊方式

        MODBUS總線

        :HART

        信號輸出

        4~20mA或RS-485

        :4~20mA

        故障輸出3.8mA、4mA,20mA,21mA,保持
        現場操作/編程128×64 點陣顯示屏/4按鍵可配置上位機設置軟件
        工業溫度/濕度T0:-40~85℃/≤95%RH;T1:-40~200℃;T2:-40~500℃;T3:-40~1000℃
        外殼材質鋁合金、不銹鋼
        天線類型透鏡天線/防腐型天線/石英隔離法蘭盤
        過程壓力-0.1~2MPa
        產品尺寸?100*270mm
        電纜入口M20*1.5
        推薦線纜AWG18或0.75mm2
        防護等級IP68
        防爆等級ExdiaIICT6
        安裝方式螺紋或法蘭
        凈重/毛重量2.480Kg/2.995Kg
        包裝箱尺寸370*270*180mm

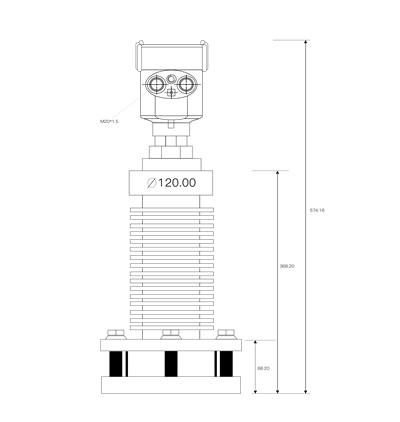

        結構尺寸



        安裝要求


               安裝需要注意的兩點:(1)對準目標料位,盡量保證垂直入射料位;(2)避免虛假回波。典型工況參見以下幾點。

               保證波束范圍內沒有干擾物,如人梯,臺階



        儀表安裝應保證天線波束避開進料口



        儀器安裝至少離容器壁20cm,否則很可能產生錯誤讀數

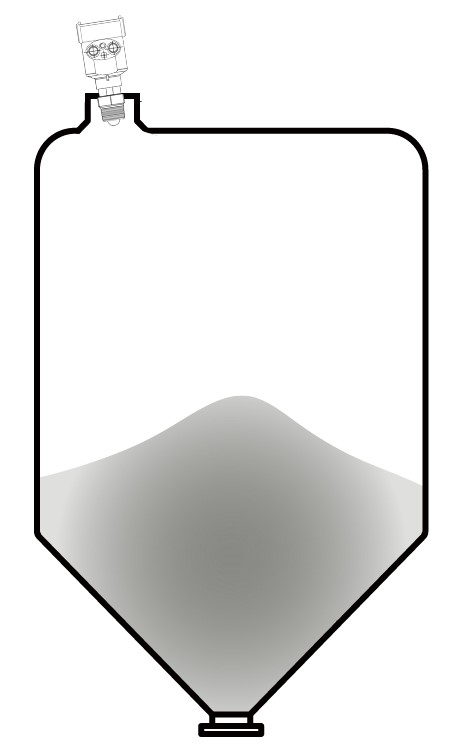

        錐型容器盡量保證波束直射罐底,否則在罐底的測量結果可能不準確
