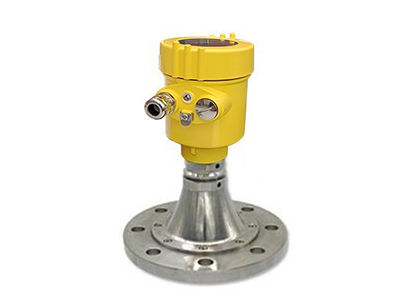

        CSRD918高頻雷達式物位計

        CSRD918傳感器是26G高頻雷達式物位測量儀表,測量最大距離可達20米。天線被進一步優化處理,新型快速的微處理器可以進行更高速率的信號分析處理,使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。

        在線咨詢全國熱線
        010-69730896

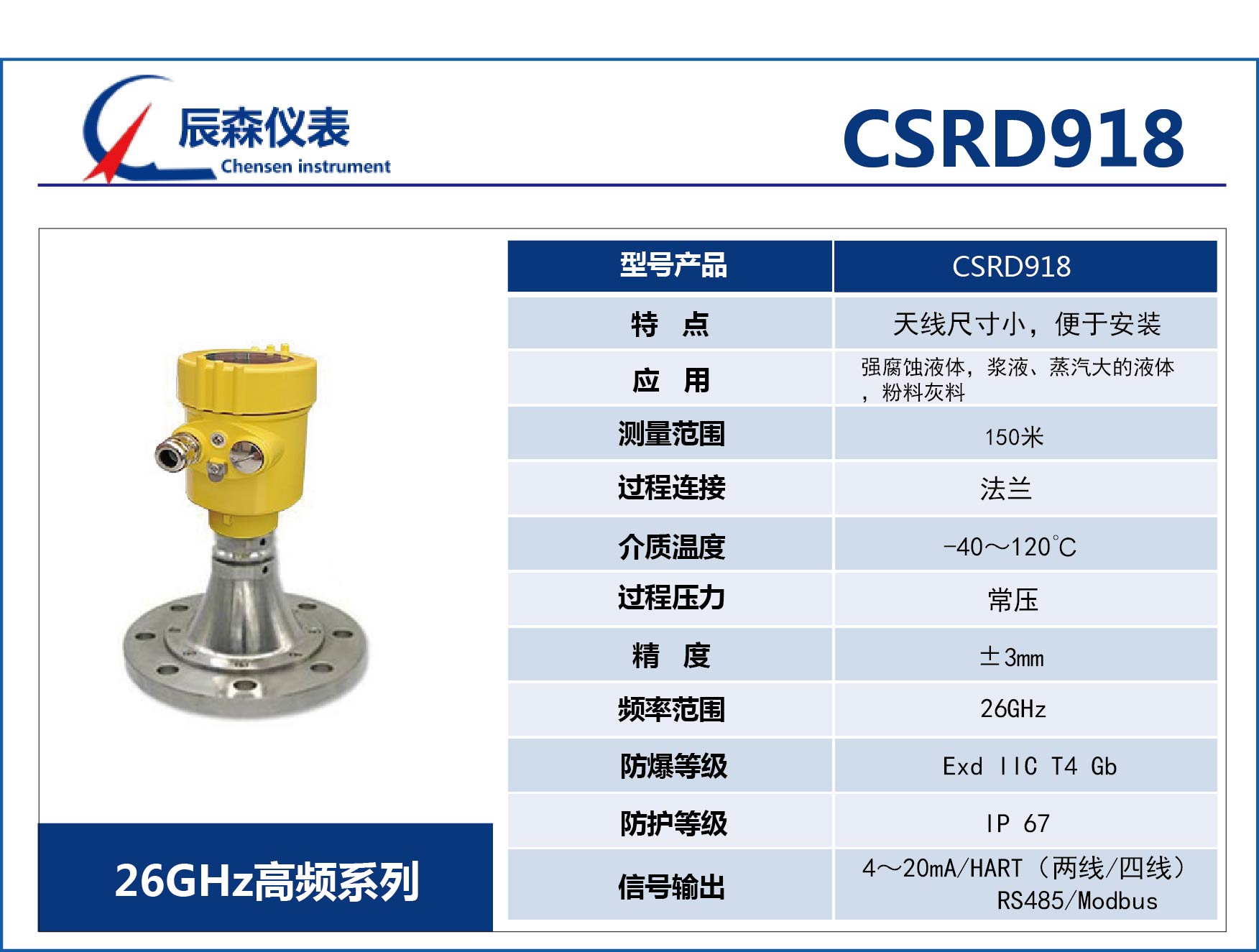

        高頻雷達式物位計CSRD918

        技術參數

        外殼

        外殼和外殼蓋之間的密封硅橡膠
        外殼視窗聚碳酸酯
        接地端子不銹鋼

        供電電壓

        兩線制標準型(16~26)V DC
        本安型(21.6~26.4)V DC
        功耗max22.5mA/0.5W
        允許紋波<100Hz Uss<1V-(100~100K)Hz

         電纜參數

        電纜入口/插頭1個M20×1.5電纜入口(電纜直徑5~9mm)一個盲堵M20×1.5
        接線端子導線橫截面2.5mm2


        輸出參數

        輸出信號/通訊協議(4~20)mA/HART / RS485/Modbus
        分辨率1.6uA
        最大測量距離30米
        微波頻率26GHz
        通訊接口HART通訊協議
        測量間隔大約1秒(取決于參數設置)
        調整時間大約1秒(取決于參數設置)
        顯示分辨率1mm
        工作存儲及運輸溫度(-40~100) ℃
        過程溫度(天線部分的溫度)(-40~130)℃
        相對濕度? 95%
        壓力Max. 4MPa
        耐震機械震動l0m/s2 , (10~150)Hz



        結構尺寸(單位mm)

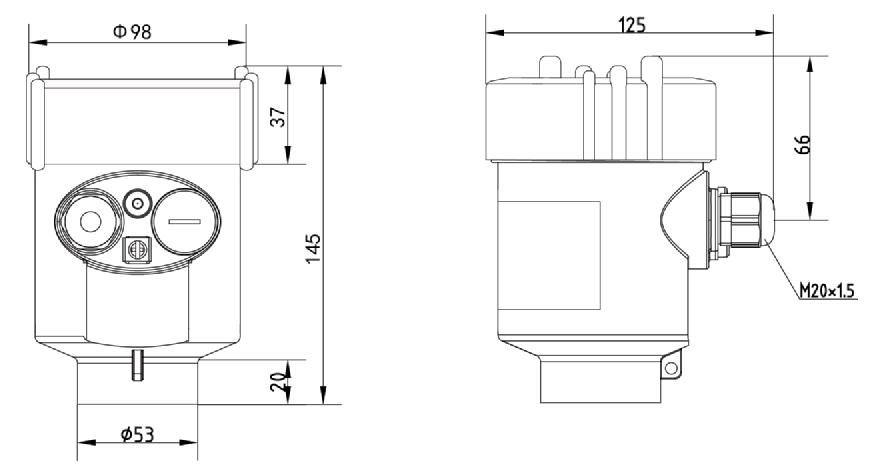

        表殼尺寸

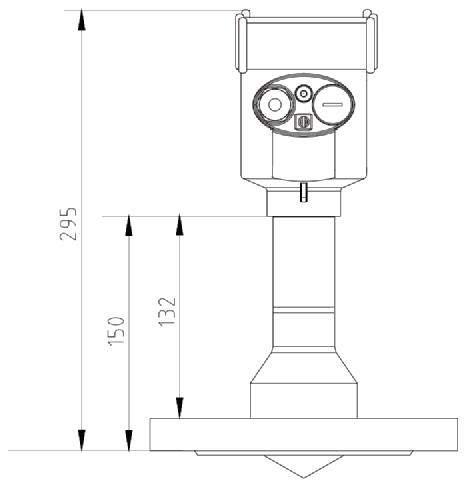

         產品尺寸


        法連選型


        安裝



        ●  安裝前的準備

             請注意以下事項,以確保儀表能正確安裝:

            請預留足夠的安裝空間。

            請避免強烈震動的安裝場合。

            為確??焖?、便利及安全地安裝本儀表,請遵循以下安裝指導!

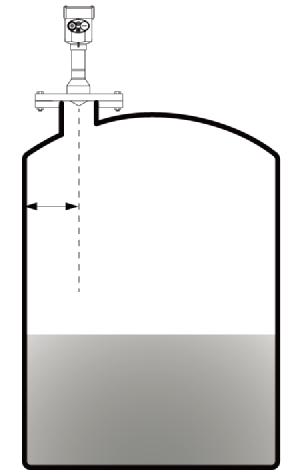

        ?     安裝指導  安裝在罐體直徑的1/4處或1/6處。避免安裝在罐體中央。

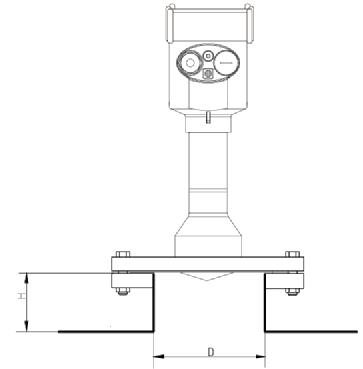

        安裝接管示意圖:



        安裝接管示意圖:





        典型的錯誤安裝:

         錐形罐不能安裝在入料口的上方。
        同時注意:室外安裝時應采取遮陽、防雨措施。

        ①正確
        ②錯誤


        儀表不能安裝在拱形或圓形罐頂中間。除了會產生間接回波還會受到多次回波的影響。多次回波可能比真正回波的信號閾值還大,因為通過頂部可集中多個回波。所以不能安裝在中心位置。

        正確

        ②錯誤



            當罐中有障礙物影響測量時,要加裝反射板才能正常測量。

        ①正確
        ②錯誤
