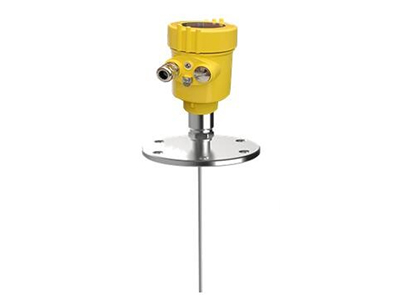

CSRD315導波雷達物位計

導波雷達是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導,當脈沖遇到物料表面時反射回來被儀表內的接收器接收并將距離信號轉化為物位信號。

在線咨詢全國熱線
010-69730896

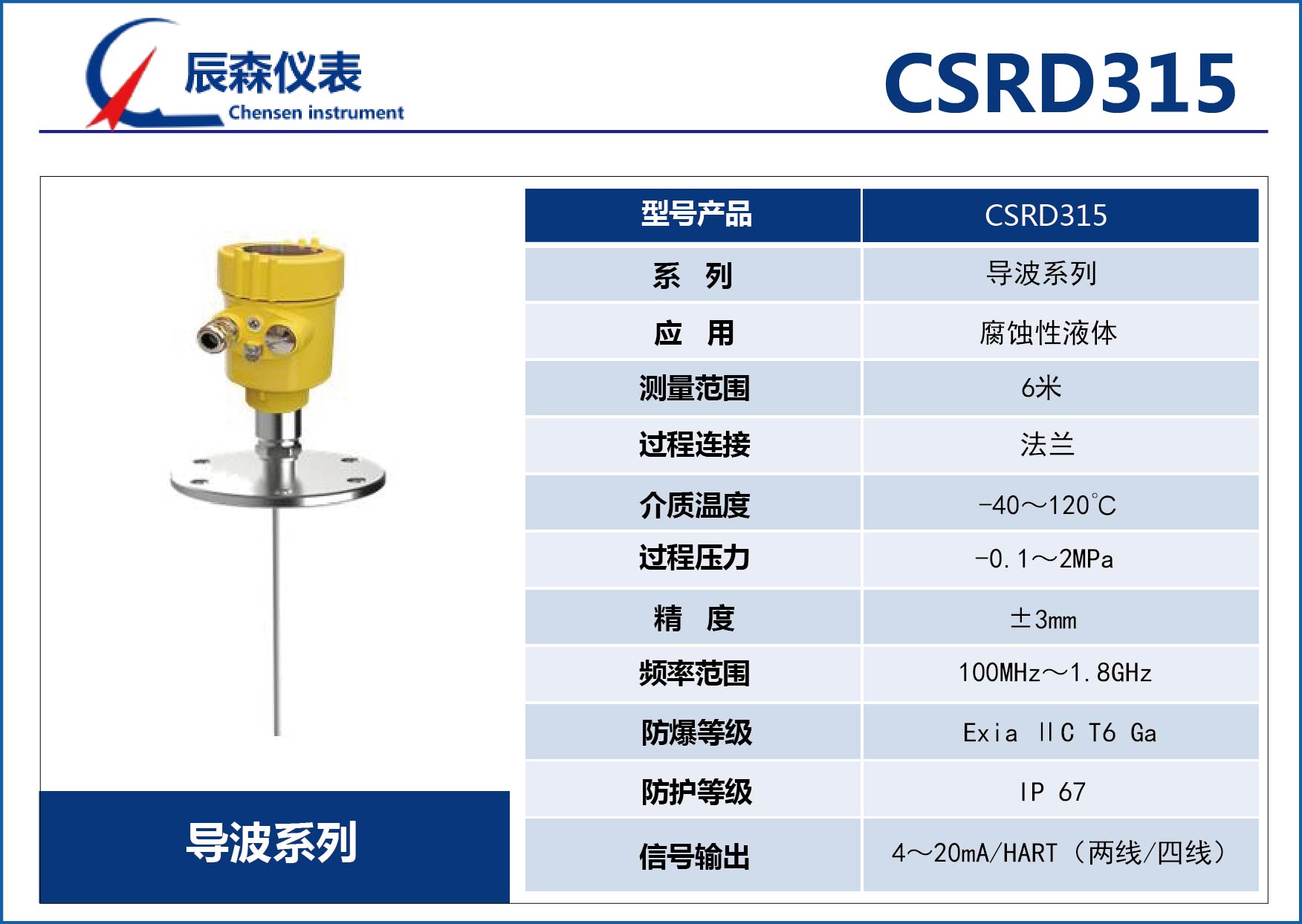

導波雷達物位計CSRD315

技術參數

        參數:

工作頻率100MHZ-1.8GHZ
測量范圍桿式 6 米 / 纜式 20 米
重復性±2mm
分辨率1mm
采樣回波采樣 55 次 /s
響應速度>0.2S(根據具體使用情況而定)
輸出電流信號4-20mA
精度±3mm
通訊接口HART 通訊協議
過程連接G1"A/G1?"A 螺紋法蘭 DN50,DN80,DN100,DN150,DN200,DN250
過程壓力-0.1-4MPa
電源24VDC(±10%), 紋波電壓:1Vpp 耗電量:max 22.5mA
環境條件溫度 -40℃~ +70℃
外殼防護/防爆等級IP67 / EXib  IIC T6
兩線制接線儀表供電和信號輸出共用一根兩芯屏蔽電纜線
電纜入口2 個 M20*1.5 或 ?"NPT( 電纜直徑 5--9mm)

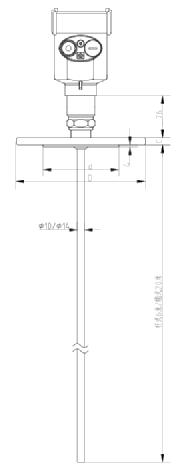

結構尺寸





安裝方法

    合理安裝能確保儀表長期可靠而精確的測量。
    儀表可采用螺紋連接,螺紋安裝管高度不要超過 100mm,還可以采用在短管上安裝。安裝短管直徑在 2″ 至 6″則安裝短管高度應≤ 100mm,若安裝于較長的短管上,應底部固定纜式探頭或選用對中支架以避免纜式探頭與短管末端接觸。000000000000.jpg

DN200 或 DN250 的安裝于短管內安裝當儀表需要安裝于直徑大于 200mm 短管時,短管內壁產生回波,在介質介電常數低的情況下會引起測量誤差。 因此,對于一個直徑為 200mm 或 250mm 的短管,需要選一個帶“喇叭接口”的特殊法蘭


在塑料罐上安裝注意!
無論是纜式或桿式若想儀表工作正常,過程連接表面應為金屬。當儀表裝在塑料罐上時,若罐頂也是塑料 或其它非導電材質時,儀表需要配金屬法蘭,若采用螺紋連接,需配一塊金屬板。

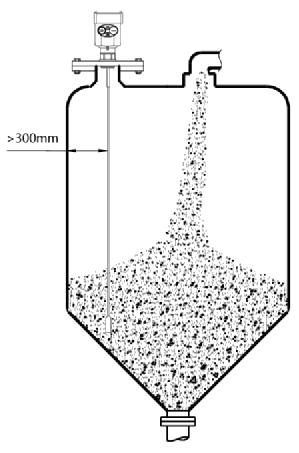

儀表探頭與罐壁的距離儀表探頭至罐壁的距離建議為罐直徑的 1/6 ~ 1/4( 至少大于 300mm,混凝土罐至少 400mm) 選擇探頭長度時,注意探頭底部距罐底約大于 30mm。
